对尼龙6进行增韧可以改善其低温下的冲击强度，扩展PA6 材料的应用领域。

        以PA6、聚烯烃增韧剂、抗氧剂为原料，研究一次挤出和二次挤出制备的增韧PA6 材料的拉伸强度、拉伸屈服强度、断裂伸长率、拉伸断裂强度、室温和–40℃冲击强度 。

        1　拉伸强度

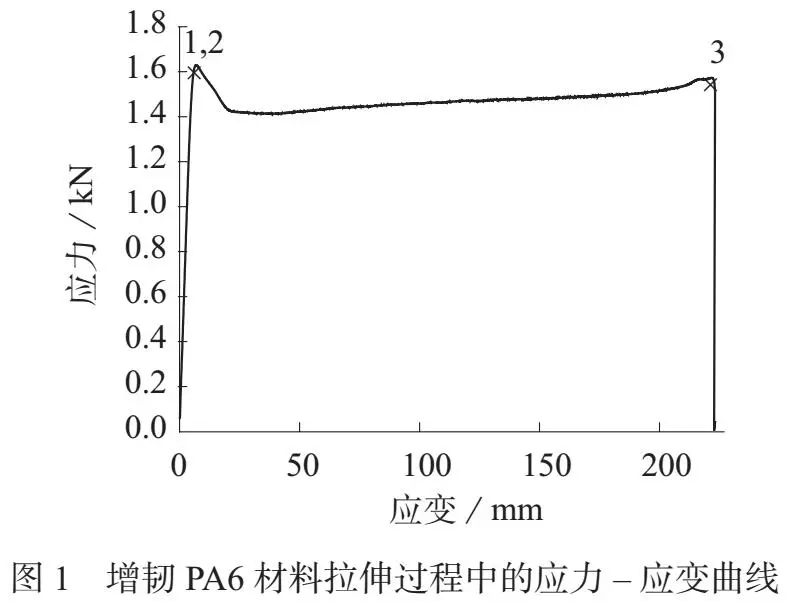

        拉伸强度在材料拉伸曲线中的位置如图1 中的1 点所示。从表1 可以看到，一次挤出过程得到的增韧PA6 材料的拉伸强度为48.18 MPa，但是经过二次挤出过程后，增韧PA6 材料的拉伸强度下降为41.47 MPa。

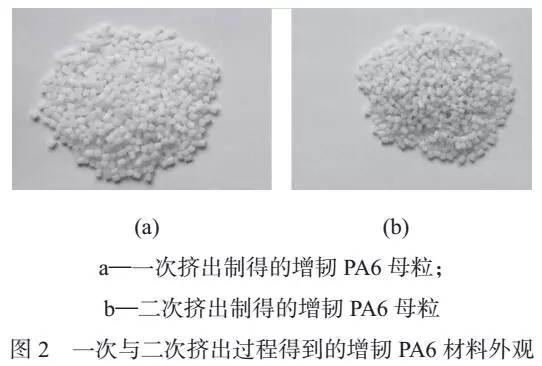

        在二次挤出过程中虽然加入了与一次过程等量的抗氧剂，但是增韧PA6 材料仍然发生了明显的氧化现象，一次与二次挤出过程得到的增韧PA6 材料外观如图2 所示。从图2 可以看到，二次挤出过程得到的增韧PA6 颗粒颜色明显比一次挤出过程颗粒颜色深，说明二次挤出过程增韧PA6 材料发生了更多的氧化降解，因此二次挤出过程中得到的增韧PA6材料的拉伸强度更低。

        2  拉伸屈服强度

        拉伸屈服强度在增韧PA6 材料拉伸曲线中的位置如图1 中的2 点所示。从表1 可看出，一次挤出过程得到的增韧PA6 材料拉伸屈服强度为42.25 MPa，经过二次挤出过程后，增韧PA6 材料的拉伸屈服强度略有下降，为41.47 MPa。虽然增韧PA6 材料在二次挤出过程中发生了更多的氧化降解，但是对增韧PA6 材料拉伸屈服强度的影响并不大，说明增韧PA6 材料拉伸屈服强度对挤出过程以及氧化降解缺陷不敏感。

        3　断裂伸长率

        从表1 可以看到，一次挤出过程得到的增韧PA6 材料的断裂伸长率为198.67%，但是经过二次挤出过程后，增韧PA6 材料的断裂伸长率显著下降到152.73%，下降幅度达到23%。这是由于二次挤出过程得到的增韧PA6 材料发生了更多的氧化降解，造成PA6 链段缺陷增加，使得增韧PA6 材料断裂伸长率显著下降，说明增韧PA6 材料的断裂伸长率对挤出过程以及氧化降解缺陷非常敏感。

        4　拉伸断裂强度

        断裂强度在增韧PA6 材料拉伸曲线中的位置如图1 中的3 点所示。从表1 可看到，一次挤出过程得到的增韧PA6 材料断裂强度为48.18 MPa，经过二次挤出过程后，增韧PA6 材料的断裂强度下降到40.78 MPa，这与2挤出工艺对增韧PA6 材料拉伸强度的影响十分相似，说明这一性能对挤出过程以及氧化降解缺陷非常敏感。

        5　室温冲击强度

        从表1 可以看到，一次挤出过程得到的增韧PA6 材料室温冲击强度为99.53 kJ/m2，经过二次挤出过程后，增韧PA6 材料的室温冲击强度下降到89.03 kJ/m2，下降幅度达到10%。这说明增韧PA6材料的室温冲击强度对挤出过程以及氧化降解缺陷非常敏感，良好的抗氧剂体系是增韧PA6 材料韧性的良好保障。

        6　–40℃冲击强度

        为了满足增韧PA6 材料在低温下也能保持良好的抗冲击性能，需要在低温下( 一般为–40℃ ) 考核增韧PA6 材料的冲击强度。

        从表1 可以看到，挤出过程对增韧PA6 材料的–40℃冲击强度影响不显著。这说明增韧PA6 材料–40℃的冲击强度对挤出过程以及氧化降解缺陷不敏感，这与室温的冲击强度的影响截然不同，但是随着温度的下降，增韧PA6 材料冲击强度下降非常明显。
