PBT最早是德国科学家P.Schlack于1942年研制而成，之后美国Celanese公司（现为Ticona）进行工业开发，并以Celanex商品名上市，于1970年以30%玻璃纤维增强塑料投放市场，商品名为X-917，后改为CELANEX。1971年Eastman公司推出了有玻璃纤增强琏和不增强的产品，商品名Tenite(PTMT）；同年GE公司也开发出同类产品，有不增强、增强和自熄性的三个品种。随后世界知名厂商德国BASF、Bayer、美国GE、Ticona，日本Toray、三菱化学，台湾新光合纤、长春人造树脂、南亚塑料等公司先后投入生产行列，全球生产厂商共计三十余家。

一、聚对苯二甲酸丁二醇酯（PBT）的概述

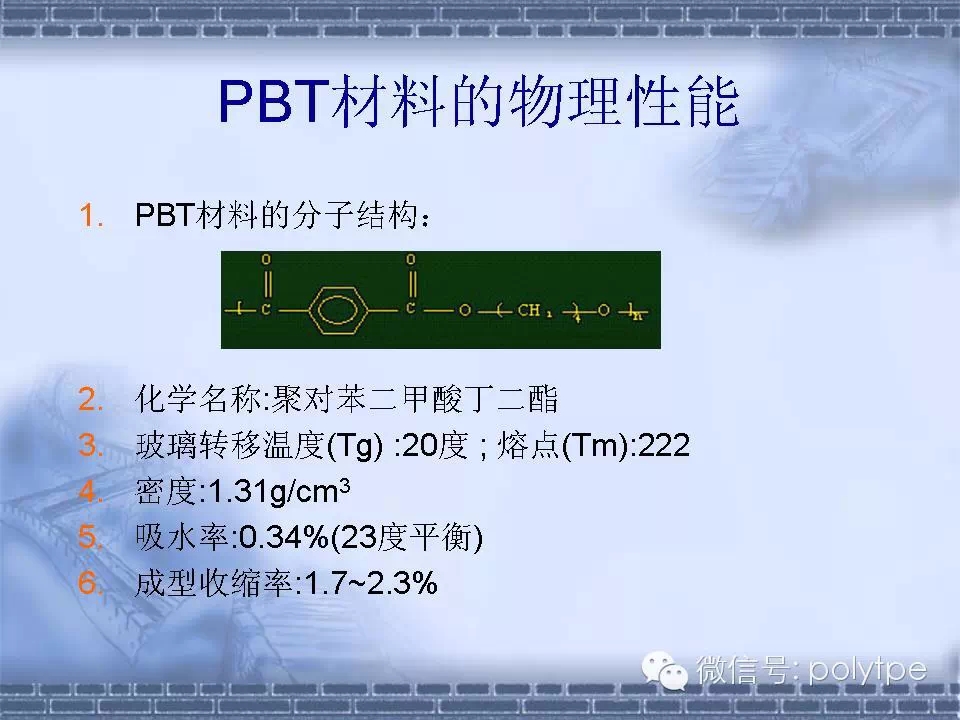

聚对苯二甲酸丁二醇酯（Polybutylene terephthalate），又名聚对苯二甲酸四次甲基酯。简称PBT。它是对苯二甲酸与1,4-丁二醇的缩聚物。PBT和PET一起被称为热塑性聚酯。

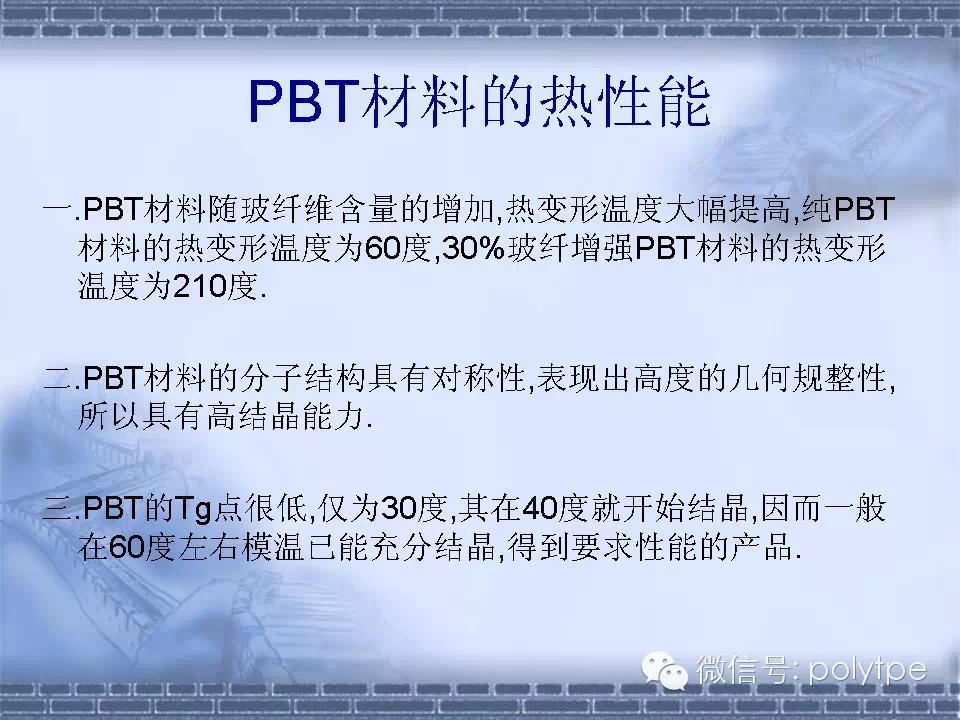

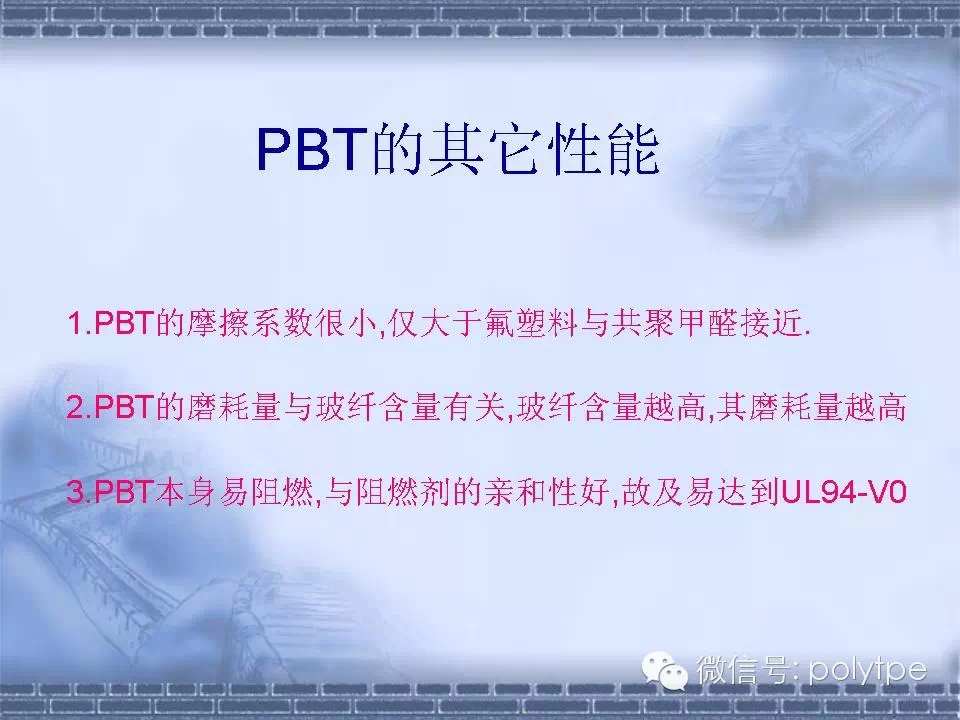

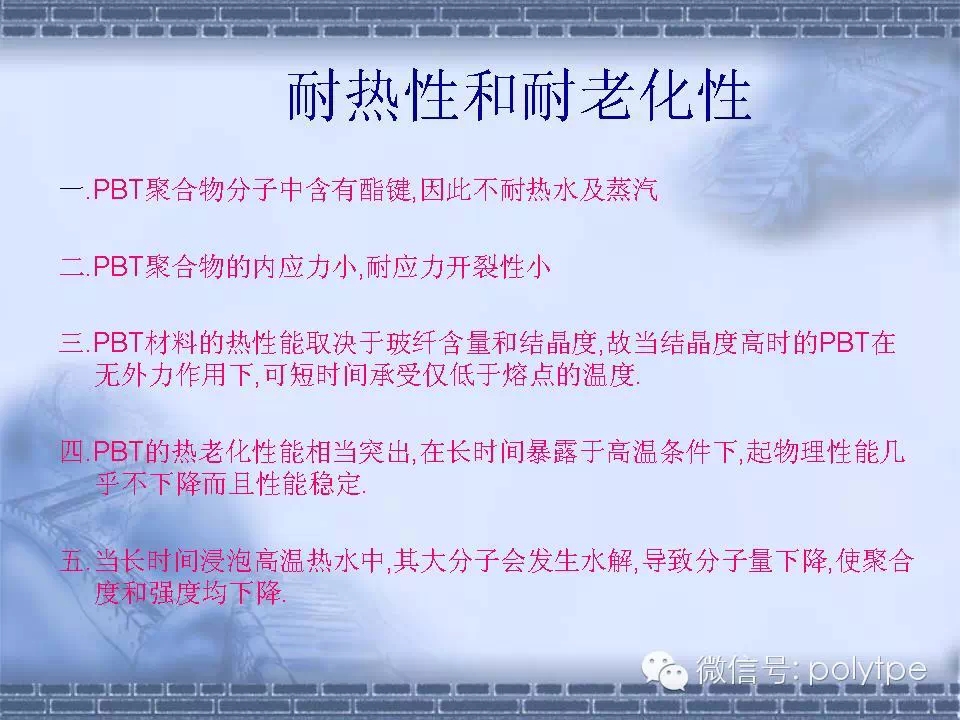

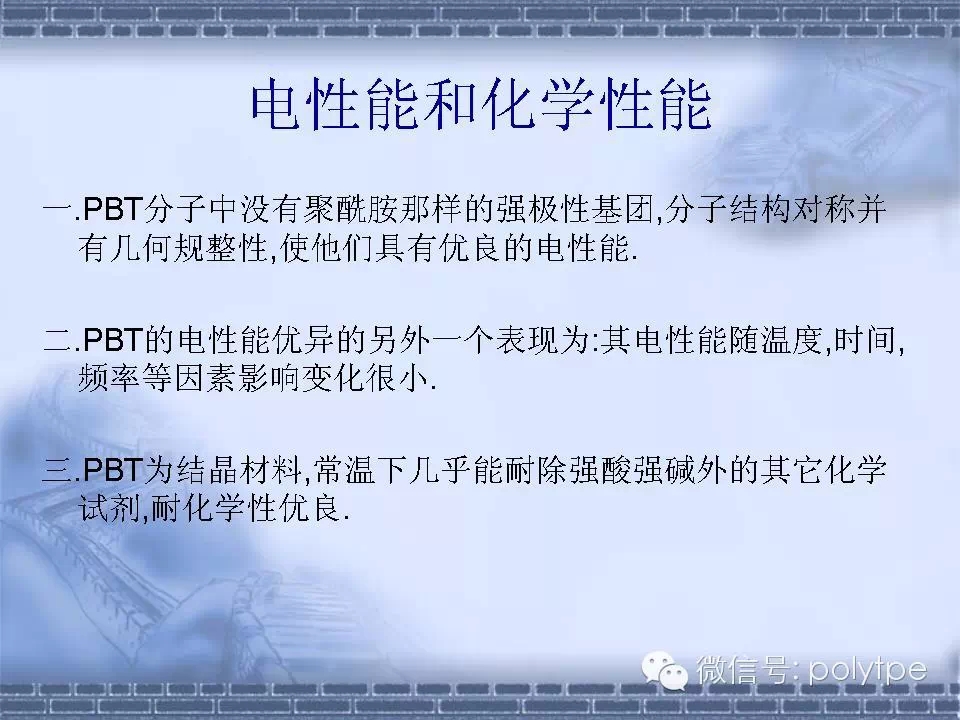

二、聚对苯二甲酸丁二醇酯（PBT）的特性与应用

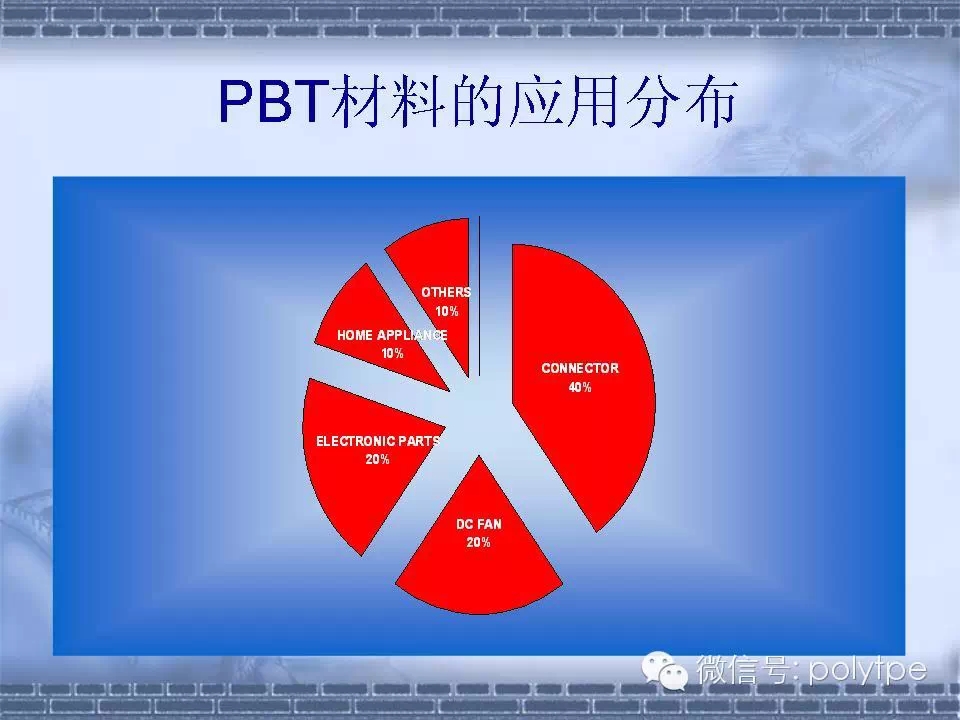

　　2、PBT的应用（通常指改性品种）；
a、电子电器：连接器、开关零件、家用电器、配件零件、小型电动罩盖或（耐热性、阻燃性、电气绝缘性、成型加工性）；
b、汽车：
1、外装零件：主要有转角格珊、发动机放热孔罩等；
2、内部零部件：主要有内镜撑条、刮水器支架和控制系统阀；
3、汽车电器零件：汽车点火线圈绞管和各种电器连接器等。
（PBT用于汽车上的数目还不及尼龙、聚碳和聚甲醛，但随着低翘曲性PBT的出现，今后必将在汽车零部件上得到更多的应用）
c、机械设备：视频磁带录音机的带式传动轴、电子计算机罩、水银灯罩、电熨斗罩、烘烤机零件以及大量的齿轮、凸轮、按钮、电子表外壳、照相机的零件（有耐热、阻燃要求）

三、PBT塑料的粘接：
根据不同需要，可以选择以下粘合剂：
1. TG-3200：单组分常温固化软弹性防震粘合剂，耐高低温，但粘接速度慢，胶水通常要1天或几天时间才能固化完毕。
2. TS-8602瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PBT，但胶层硬脆，不耐水。
3. TE-9270类，双组分胶，胶层柔软，适合PBT大面积粘接或复合。但耐高温性能较差。
4.TE-9249类胶：双组分胶，耐高温。

5.sili-1706:单组份室温硫化胶，固化后是弹性体具有优秀的防水，防震粘合剂，耐高低温， 1-2mm厚度的话，5-6小时基本固化，有一定的强度。完全固化的话需要至少24小时。单组份，不需要混合，挤出后涂抹静置即可，无需加温。
PBT的工艺特点
PBT注塑之前一定要在110～120℃的温度下干燥3小时左右，成型加工温度为250～270℃，模温控制在50～75℃为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短；若喷嘴温度控制不当（偏低），流道（水口）易冷却固化，会出现堵嘴现象。若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用“高速、中压、中温”的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用，停机时需用PE或PP料及时清洗料管，以免碳化。

　PBT的加工条件：

PBT的模具制作：
