新闻中心
联系我们
手 机：17898826917
邮 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉贤区南桥镇国顺路936号5幢
PET与PBT塑料区别
时间：2019-11-17 10:00
阅读：1185
来源：互联网
聚对苯二甲酸类塑料，主要包括聚对苯二甲酸乙二酯（PET）和聚对苯二甲酸丁二酯（PBT）。 PET,分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和成性。PET具有很好的光学性能和耐候性，非晶态的PET具有良好的光学透明性。另外PET具有优良的耐磨耗摩擦性和尺寸稳定性及电绝缘性。PET做成的瓶具有强度大、透明性好、无毒、防渗透、质量轻、生产效率高等因而受到了广泛的应用。
在塑料分类中，PET的代号是1号，作用广泛：
-
可纺成聚酯纤维，即涤纶
-
可制成薄膜用于录音、录像、电影胶片等的基片、绝缘膜、产品包装等
-
作为塑料可吹制成各种瓶，如可乐瓶、矿泉水瓶等
-
可作为电器零部件、轴承、齿轮等

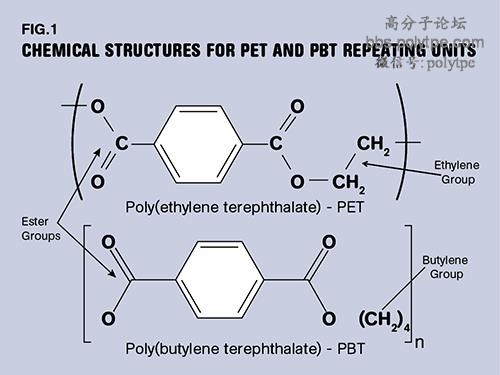

PBT与PET分子链结构相似，大部分性质也是一样的，只是分子主链由两个亚甲基变成了四个，所以分子更加柔顺，加工性能更加优良。

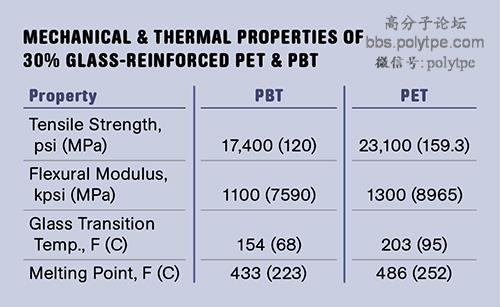

聚对苯二甲酸丁二酯跟其他热塑性聚酯性能相近，其化学及物理性质亦近似：与聚对苯二甲酸乙二酯（PET）相比，聚对苯二甲酸丁二酯的强度及刚度较低，但对撞击的抵抗较佳，而玻璃化转变温度亦较低。PET及PBT均对超过60 °C的热水敏感。两种塑料均对紫外线敏感，因此不能在户外长期使用，但透过加入添加剂，可帮助两种塑料耐紫外线。
PET 聚对苯二甲酸乙二醇酯
典型应用范围:
汽车工业（结构器件如反光镜盒，电气部件如车头灯反光镜等），电器元件（马达壳体、电气联结器、继电器、开关、微波炉内部器件等）。工业应用（泵壳体、手工器械等）。
注塑模工艺条件:
干燥处理：加工前的干燥处理是必须的，因为PET的吸湿性较强。建议干燥条件为120~165℃，4小时的干燥处理。要求湿度应小于0.02%。
熔化温度：对于非填充类型：265~280℃；对于玻璃填充类型：275~290℃。
典型应用范围:
汽车工业（结构器件如反光镜盒，电气部件如车头灯反光镜等），电器元件（马达壳体、电气联结器、继电器、开关、微波炉内部器件等）。工业应用（泵壳体、手工器械等）。
注塑模工艺条件:
干燥处理：加工前的干燥处理是必须的，因为PET的吸湿性较强。建议干燥条件为120~165℃，4小时的干燥处理。要求湿度应小于0.02%。
熔化温度：对于非填充类型：265~280℃；对于玻璃填充类型：275~290℃。
模具温度：80~120℃。
注射压力：300~1300bar。
注射速度：在不导致脆化的前提下可使用较高的注射速度。
流道和浇口：可以使用所有常规类型的浇口。浇口尺寸应当为塑件厚度的50~100%。
化学和物理特性:
PET的玻璃化转化温度在165℃左右，材料结晶温度范围是120~220℃。PET在高温下有很强的吸湿性。对于玻璃纤维增强型的PET材料来说，在高温下还非常容易发生弯曲形变。可以通过添加结晶增强剂来提高材料的结晶程度。用PET加工的透明制品具有光泽度和热扭曲温度。可以向PET中添加云母等特殊添加剂使弯曲变形减小到最小。如果使用较低的模具温度，那么使用非填充的PET材料也可获得透明制品
注射压力：300~1300bar。
注射速度：在不导致脆化的前提下可使用较高的注射速度。
流道和浇口：可以使用所有常规类型的浇口。浇口尺寸应当为塑件厚度的50~100%。
化学和物理特性:
PET的玻璃化转化温度在165℃左右，材料结晶温度范围是120~220℃。PET在高温下有很强的吸湿性。对于玻璃纤维增强型的PET材料来说，在高温下还非常容易发生弯曲形变。可以通过添加结晶增强剂来提高材料的结晶程度。用PET加工的透明制品具有光泽度和热扭曲温度。可以向PET中添加云母等特殊添加剂使弯曲变形减小到最小。如果使用较低的模具温度，那么使用非填充的PET材料也可获得透明制品
PBT 聚对苯二甲酸丁二醇酯
典型应用范围:
家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
注塑模工艺条件:
干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。
熔化温度：225~275℃，建议温度：250℃。
模具温度：对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。
注射压力：中等（最大到1500bar）。
注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。
化学和物理特性:
PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。 PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
典型应用范围:
家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
注塑模工艺条件:
干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。
熔化温度：225~275℃，建议温度：250℃。
模具温度：对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。
注射压力：中等（最大到1500bar）。
注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。
化学和物理特性:
PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。 PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
聚对苯二甲酸丁二酯常用于房屋的电气工程，主要作绝缘之用；另外在汽车制造的过程中，亦会用于制作插头连接器。在日常的家居用品中，例如在花洒或熨斗的把手，亦会选用这种材料。聚对苯二甲酸丁二酯可抽成丝，并用于制作牙刷或化妆用的粉刷的刷毛
