导光条在汽车氛围灯上的应用
时间：2019-11-20 09:49
阅读：918
来源：互联网
导光条在汽车氛围灯上的应用
随着车辆的普及，汽车制造商将车内照明、配件照明和重点照明作为一种用于确定空间、功能和营造品牌特有氛围的手段，其中就包括起到装饰作用的照明灯——车内氛围灯。汽车氛围灯通常由导光管，导光管安装支架，光导按照座等零件组成。导光条/氛围灯适用于门护板氛围灯、门扶手氛围灯、门警告氛围灯、门内开氛围灯、挡板照明、手套箱灯、扬声器照明、控制台盒灯等等。 导光条其实就是导光纤，氛围灯光纤从耐温性能上分为两种，一种是常规型的，适应温度在-10~70℃，多用于室内和家具家电照明装饰。另一种是耐温型，其适应温度在 -40~120 ℃，可用于户外、汽车、遊艇等照明。
一、导光条在汽车氛围灯上的应用——导光条材质
1、软质导光条（柔性导光条），简单理解就是质地较为柔软，能够弯曲，软质导光条又分玻璃光纤与高分子聚合物两大类。
玻璃光纤导光条是由很多玻璃光纤汇集成束组成的软光导。高分子聚合物导光条是以特殊亚克力为内层，氟树脂为外层包覆，两种材料共挤而成。聚合物类导光条一般是PS、 PE 、TPU等具备透明性且质地柔软的材料。
2、硬质导光条，也就是质地偏硬，无法弯曲的导光条，一般通过注塑或挤塑成型，材质以PMMA、 PC 、PS等具备透明性的材料为主。
二、导光条在汽车氛围灯上的应用——导光条外观颜色
导光条在外观颜色上有多种，有透明的，有半透雾白的，也有彩色的，可根据不同的设计要求可选用不同颜色的光纤。一般让光纤照到被照面后达到弥散反射的效果，可选用透明光纤，凯迪拉克XTS就是这样用的。把光纤嵌入卡槽，人眼直接能看到光纤发光的，一般用半透雾白色，光带柔和不刺眼，用任何光色都能达到较好的效果，众泰 T700是这种效果。如果是只用单色的彩色光，那么用彩色光纤会使光色更纯，看上去亮度更高，东箭的SUV踏板灯带就是这样的。
三、导光条在汽车氛围灯上的应用——导光条光学原理

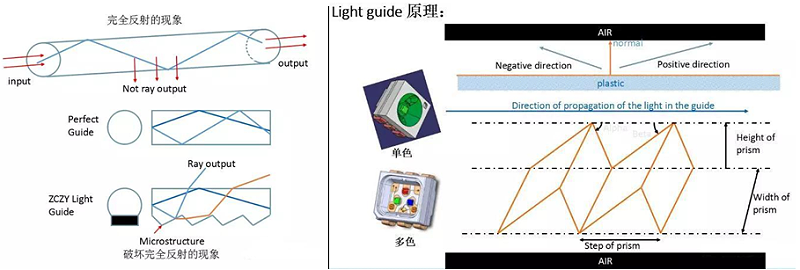

光通过圆形或其它特定形状透明材质时，会发生全反射现象。如果我们破坏完全反射条件，使光从透明材质表面流出，在汽车领域称为光导（Light Guide）。

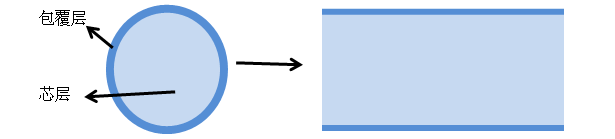

1、软光导的侧发光。LED侧发光的光通过率高但是亮度比较低，光色均匀且柔和。导光纤存在内外两种材料，芯材是折射率较高的材质，而外层的包覆层是折射率较低的材质。光从一端射入，在光纤内部传输过程中，光会在包覆层与芯层间发生全反射与折射，折射光就是我们看到的光线。全反射光在继续传输的过程中再次发生全反射与折射，无数次、不同角度入射光的全反射与折射最终就形成了我们看到的灯光效果。
2、硬光导发光原理。
钜衍塑化有限公司是一家从事SABIC(即沙伯基础创新塑料公司)工程塑料进出口业务的贸易型公司。经营产品有Lexan(PC，聚碳酸酯)、Noryl(PPO,改性聚苯醚)、Valox(PBT,聚对苯二甲酸丁二酯)、Cycoloy(PC/ABS，PC与ABS合金)、Xenoy(PC/PBT)、Xylex(PC/PET)、Ultem(PEI,聚醚酰亚胺)等工程塑料。同时为广大客户提供相关塑料原料FDA证明、UL证书及COC报告。
随着车辆的普及，汽车制造商将车内照明、配件照明和重点照明作为一种用于确定空间、功能和营造品牌特有氛围的手段，其中就包括起到装饰作用的照明灯——车内氛围灯。汽车氛围灯通常由导光管，导光管安装支架，光导按照座等零件组成。导光条/氛围灯适用于门护板氛围灯、门扶手氛围灯、门警告氛围灯、门内开氛围灯、挡板照明、手套箱灯、扬声器照明、控制台盒灯等等。 导光条其实就是导光纤，氛围灯光纤从耐温性能上分为两种，一种是常规型的，适应温度在-10~70℃，多用于室内和家具家电照明装饰。另一种是耐温型，其适应温度在 -40~120 ℃，可用于户外、汽车、遊艇等照明。
一、导光条在汽车氛围灯上的应用——导光条材质
1、软质导光条（柔性导光条），简单理解就是质地较为柔软，能够弯曲，软质导光条又分玻璃光纤与高分子聚合物两大类。
玻璃光纤导光条是由很多玻璃光纤汇集成束组成的软光导。高分子聚合物导光条是以特殊亚克力为内层，氟树脂为外层包覆，两种材料共挤而成。聚合物类导光条一般是PS、 PE 、TPU等具备透明性且质地柔软的材料。
2、硬质导光条，也就是质地偏硬，无法弯曲的导光条，一般通过注塑或挤塑成型，材质以PMMA、 PC 、PS等具备透明性的材料为主。
| 玻璃光纤导光条 | 优点 |
1、坚固耐用，-40-140℃。 2、韧性好，耐紫外线，耐化学腐蚀，耐湿。 3、高亮度，白天自然光状态下可见。 |
| 不足 | 1、光衰大。 | |
| 聚合物类导光条 | 优点 |
1、挤出工艺成型，柔软、可曲绕，受外力撞击不破碎，无安全隐患。 2、发光均匀，在入光点与出光点之间保有稳定的色相。 3、设计灵活，安装便利。 4、可实现各种不同的照明效果，增加光导亮度。 5、使用寿命能达十年以上。 |
| 不足 | 1、黄变。 | |
| 硬质导光条 | 优点 | 1、注塑工艺成型，量大从优。 |
| 不足 |
1、不耐高温。 2、结构复杂，尺寸大，运输安装不方便。 |
二、导光条在汽车氛围灯上的应用——导光条外观颜色
导光条在外观颜色上有多种，有透明的，有半透雾白的，也有彩色的，可根据不同的设计要求可选用不同颜色的光纤。一般让光纤照到被照面后达到弥散反射的效果，可选用透明光纤，凯迪拉克XTS就是这样用的。把光纤嵌入卡槽，人眼直接能看到光纤发光的，一般用半透雾白色，光带柔和不刺眼，用任何光色都能达到较好的效果，众泰 T700是这种效果。如果是只用单色的彩色光，那么用彩色光纤会使光色更纯，看上去亮度更高，东箭的SUV踏板灯带就是这样的。
三、导光条在汽车氛围灯上的应用——导光条光学原理
光通过圆形或其它特定形状透明材质时，会发生全反射现象。如果我们破坏完全反射条件，使光从透明材质表面流出，在汽车领域称为光导（Light Guide）。
1、软光导的侧发光。LED侧发光的光通过率高但是亮度比较低，光色均匀且柔和。导光纤存在内外两种材料，芯材是折射率较高的材质，而外层的包覆层是折射率较低的材质。光从一端射入，在光纤内部传输过程中，光会在包覆层与芯层间发生全反射与折射，折射光就是我们看到的光线。全反射光在继续传输的过程中再次发生全反射与折射，无数次、不同角度入射光的全反射与折射最终就形成了我们看到的灯光效果。
2、硬光导发光原理。
